Koaxiální kabel 75ohm: TRISET-11 HF 1.65/7.2/10 [200m]

Zbliżenie przewodu TRISET-11 w powłoce LSZH (LS0H)

Kód zboží: E1027_200

7589,12 Kč

Cena bez DPH	Cena s DPH	Sleva	Množství	platnost
6272,00 Kč	7589,12 Kč	0 %	od 1 ks.

od 0,00 Kč

Dostupný

Alternativa

Koaxiální kabel 75 Ohm TRISET-11 Cca LSZH klasa A 1,63/7,2/10,2 100 dB [300m] Kód: E1027_300

Díky technologii HF (halogen free) použité při výrobě kabelu, je kabel vhodný pro instalace ve školách nebo nemocnicích. Efektivita stínění je lepší než 100dB, což umožňuje paralelně vedení mnoha kabelů např. v instalaci s multipřepínači a SMATV systémech. Vnitřní vodič s průměrem 1,63 mm je vyroben z mědi, což zaručuje nízký útlum, odolnost před korozí a mechanickou flexibilitu. Technologická disciplína při výrobě zaručuje velmi malé tolerance a vysokou stabilitu parametrů.

Nabídka: Koaxiální kabely TVSAT,CCTV Články: SUNELL (3), HIKVISION (12), DAHUA (7), Bezkontaktní měření tělesné teploty (3), Počítání lidí (1), Základní vlastnosti (21), Jak vybrat zařízení? (5), Technická podpora (3), Monitorování objektů (4).

Záruka

Záruka - 5 let.

Podpora

Máte nějaké dotazy nebo připomínky?

Napište nám!

Podrobný popis

Tento kabel vyhovuje následujícím standardům:

EN 50267-2-2:1998 - (NC - non Corrosive) - bez emisí korozivních plynů - laboratorní test č. 0271B/4/2008
EN 50268-2:1999 - (LS - Low Smoke) - nízké emise kouře - laboratorní test č. 0271B/2/2008
EN 50267-2-1:1998, EN 50267-1:1998 - (OH - Zero Halogen) - bezhalogenový - laboratorní test č. 0271B/5/2008

Coaxial Cable (75 ohm): TRISET PROFI 120dB A++ 1.13/4.80/6.90 [100m]

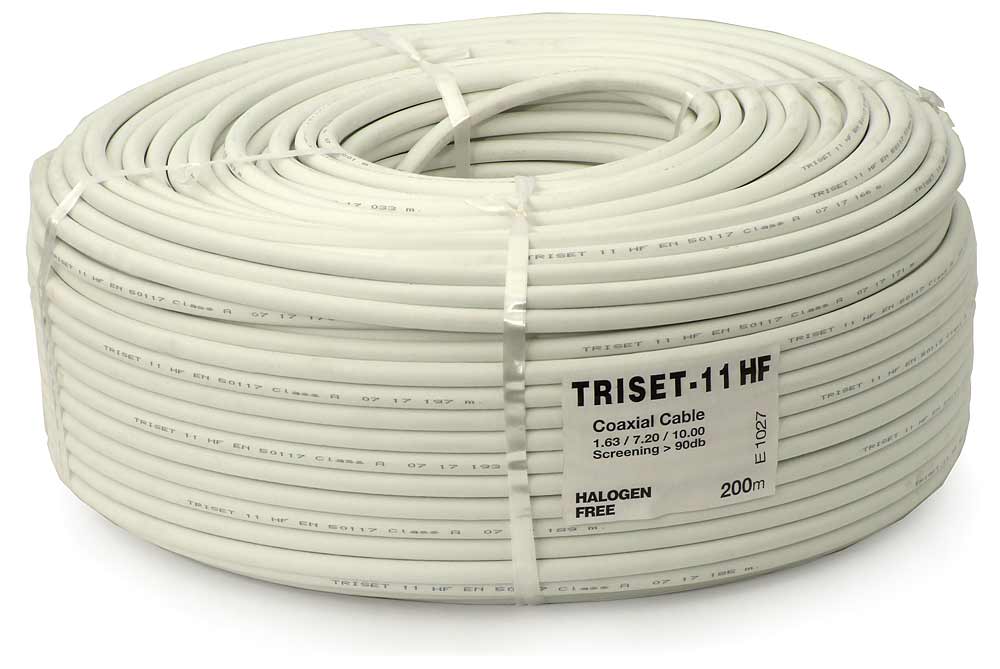

Pohled na cívku s kabelem (200m)

Kabel je dostupný v následujících množstvích:
100m E1027_100 ,
200m E1027_200 .

Bližší pohled

Díky technologii HF (halogen free) použité při výrobě kabelu, je kabel vhodný pro instalace ve školách nebo nemocnicích.

Rodina koaxiálních kabelů TRISET získala ocenění Produkt roku v kategorii "Příslušenství" na veletrhu SatKrak 2007.

Hlavní vlastnosti:

nízký útlum,
výborné přizpůsobení,
vysoká účinnost stínění,
technologie HF (halogen free)

Je vyroben v souladu s dohodou RoHS.

Efektivita stínění je lepší než 100dB, což umožňuje paralelně vedení mnoha kabelů např. v instalaci s multipřepínači a SMATV systémech. Vnitřní vodič s průměrem 1,63 mm je vyroben z mědi, což zaručuje nízký útlum, odolnost před korozí a mechanickou flexibilitu. Technologická disciplína při výrobě zaručuje velmi malé tolerance a vysokou stabilitu parametrů.

Specifikace

Name	TRISET-11 HF
Code	E1027
			tolerance
Copper core
Diameter	mm	1.63	+/- 0.03
Mechanically foamed dielectric
Thickness	mm	2.74	+/-0.05
Outer diameter	mm	7.11	+/-0.1
Ovality			+/-2%
Aluminum foil/Pet/Aluminum foil 9+23+9 um
Width	mm	27	+/-0.3
Overlap	mm	>3	+/-0.5
Thickness	um	46	+/-3
Braid
Material	Aluminum
Diameter of wires	mm	0.16	+/-0.01
Number of wires	pc	24 x 7
Winding angle	deg	27
Sheath
Material	PVC HF
Thickness	mm	1.00	+/-0.1
Outer diameter	mm	10.2	+0.20/-0.05
Color		white
Minimum bending radius	mm	100
Electrical parameters
Resistance of core at 20°C	ohm/km	8.3	+/-0.5
Resistance of braid at 20°C	ohm/km	13.5	+/-0.5
Capacitance	pF/m	52	+/-1.5
Resistance of dielectric	Mohm/km	2000	+/-3%
Impedance	ohm	75	+/-3
Wave reduction factor	%	84	+/-1

Útlum

Frequency [MHz]	Theoretical attenuation [dB/100m]	Measured attenuation [dB/100m]
47	2.13	2.5
88	3.28	4.1
174	5.04	5.6
230	5.78	6.5
470	8.4	9.3
862	11.9	13.2
950	12.86	13.9
2150	20.28	21.0
2400	22.1	21.6

Zpětný útlum

Frequency	MHz	5-470	470-862	862-2150	2150-2400
Theoretical	dB	>=23	>=23	>=20	>=18
Measured	dB	23	22	20	18

Efektivita stínění

Frequency	MHz	30-2400
Screening factor	dB	>=100

Vzhledem na normu EN50117, existují další třídy koaxiálních kabelů podle efektivity stínění: C, B, A, A +, A++.

Kabel Triset 113 PE dosahuje nejvyšší efektivitu stínění, mezi A + a A++.

+++Třídy efektivity stínění++

Class	30-1000 MHz [dB]	2-3 GHz [dB]
C	75	55
B	75	55
A	85	65
A+	95	75
A++	105	85

Charakteristika kabelu: BLUE - MODRÁ - útlum, ČERVENÁ - impedanční přizpůsobení.
